Repetidor Digital Grup de ATV EA3. ED3YBG URBBLL.

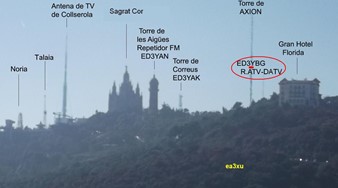

El 30 de marzo de 2024 se completó la instalación del repetidor digital ED3YBG en la Torre Axión, en el  Tibidabo.

Locator JN11BK. Altura 512 m más la cota de 30 m de la torre.

Frecuencia de salida 10.450 MHz. DATV SR 3800.

MUX 1: Pid Video 216, Pid So 217 (entrada 1.244 MHz DATV).

MUX 2: Pid Video 512, Pid So 513 (baliza o entrada 2.355MHz analógica).

Frecuencias de entrada:

• CH1: 1.244 MHz. DATV SR 2000 Encoder: MPEG-2. Modulación: S o S2.
• CH2: 2.355 MHz. Analógica/CVBS.

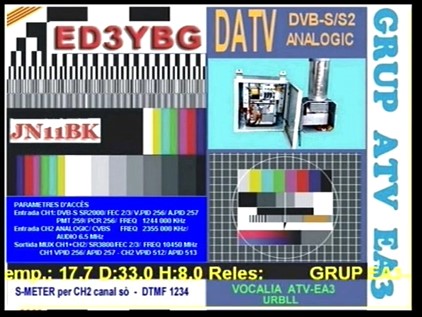

Baliza DATV MUX 2.

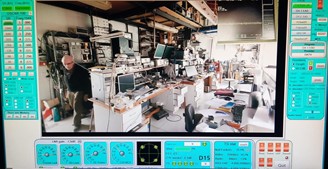

MUX 1. Señal del EA3UM.

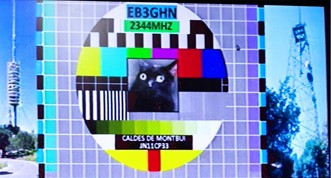

MUX 2 Canal analógico a digital.

Las señales son espectaculares. Gracias Magí por la magnífica máquina.

EA3XU Vocalía de ATV i Microondas URBBLL.
